ابزار الکترونیک

ابزار الکترونیک مجموعه‌ای از تجهیزات و وسایل مورد استفاده در طراحی، ساخت، آزمایش و تعمیر مدارهای الکترونیکی است. این ابزارها برای مهندسان، تکنسین‌ها، دانشجویان و علاقه‌مندان به الکترونیک ضروری هستند. در این مقاله، به بررسی انواع ابزارهای الکترونیکی، ویژگی‌ها و کاربردهای آن‌ها خواهیم پرداخت.

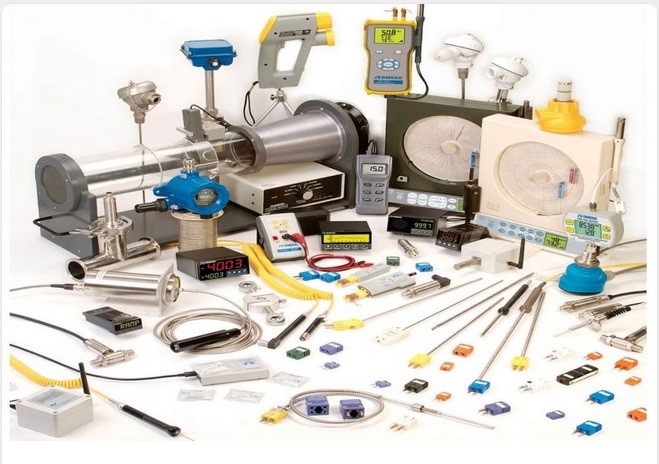

ابزار الکترونیک – ابزار اندازه‌گیری



ابزارهای اندازه‌گیری در الکترونیک

ابزارهای اندازه‌گیری نقش مهمی در تحلیل و بررسی مدارهای الکترونیکی دارند. برخی از مهم‌ترین ابزارهای این دسته عبارتند از:

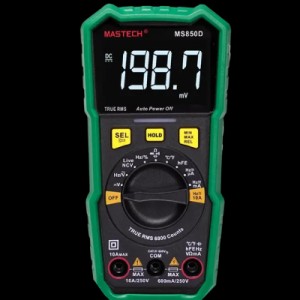

الف) مولتی‌متر (Multimeter): مولتی‌متر یکی از اساسی‌ترین و پرکاربردترین ابزار الکترونیک است که برای اندازه‌گیری ولتاژ، جریان و مقاومت استفاده می‌شود. این ابزار در دو نوع آنالوگ و دیجیتال موجود است.

ویژگی‌های مولتی‌متر

• قابلیت اندازه‌گیری کمیت‌های مختلف الکتریکی
• دقت بالا در اندازه‌گیری ولتاژ و جریان
• مناسب برای تست قطعات مانند مقاومت، دیود و ترانزیستور
• حفاظت و ایمنی در برابر اتصال کوتاه و اضافه ولتاژ

کاربرد مولتی‌متر

• اندازه‌گیری ولتاژ و جریان برق
• تست پیوستگی
• تست قطعات الکترونیکی

ب) اسیلوسکوپ (Oscilloscope): اسیلوسکوپ به عنوان یکی از تجهیزات الکترونیک، برای مشاهده و تحلیل سیگنال‌های الکتریکی در مدارها استفاده می‌شود و امکان بررسی شکل موج، فرکانس و دامنه ولتاژ را فراهم می‌کند.

ویژگی اسیلوسکوپ

• نمایش شکل موج سیگنال‌ها
• اندازه‌گیری دقیق پارامترهای الکترونیکی
• قابلیت ذخیره و تحلیل سیگنال‌ها

کاربردهای اسیلوسکوپ

• تحلیل عملکرد مدارهای الکترونیکی
• بررسی نویز و اعوجاج سیگنال‌ها
• تست قطعاتی مانند سنسورها و تقویت‌کننده‌ها

ج) فانکشن ژنراتور (Function Generator): فانکشن ژنراتور یکی از دستگاه‌های ابزار الکترونیک است که سیگنال‌های مختلف مانند موج سینوسی، مربعی و مثلثی تولید می‌کند. از این ابزار برای آزمایش مدارهای الکترونیکی استفاده می‌شود.

ویژگی فانکشن ژنراتور

• تولید انواع امواج الکترونیکی
• قابلیت تنظیم فرکانس و دامنه
• مدهای مدولاسیون و سوییپینگ

کاربرد فانکشن ژنراتور

تست و تحلیل مدارهای الکترونیکی

آزمایش و کالیبراسیون انواع ابزار الکترونیک

تحقیقات و آموزش الکترونیک

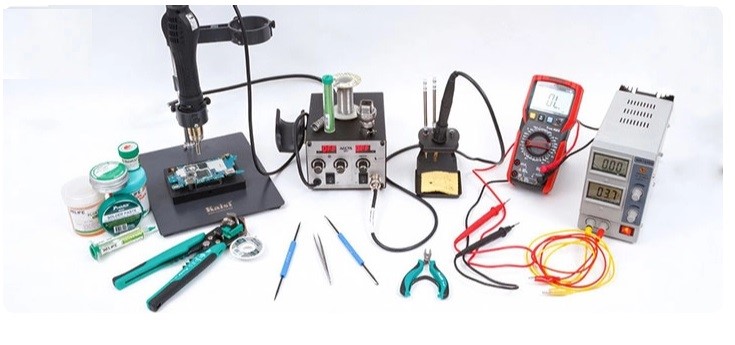

ابزار الکترونیک – ابزار لحیم‌کاری و مونتاژ



ابزارهای لحیم‌کاری و مونتاژ

لحیم‌کاری یکی از مراحل کلیدی در ساخت و تعمیر مدارهای الکترونیکی است. ابزار الکترونیک مهم این بخش شامل موارد زیر هستند:

الف) هویه و دستگاه لحیم‌کاری: هویه وسیله‌ای برای اتصال قطعات الکترونیکی به مدار چاپی (PCB) است. دستگاه لحیم‌کاری هوای گرم (SMD Rework Station) نیز برای لحیم‌کاری قطعات SMD کاربرد دارد.

ویژگی‌های هویه و دستگاه لحیم‌کاری

• قابلیت تنظیم دما
• تنوع بالا در نوک هویه و امکان تعویض آنها
• ایمنی و پایداری دما

کاربرد هویه و دستگاه لحیم‌کاری

• مونتاژ و تعمیر انواع مدار الکترونیک
• لحیم‌کاری قطعات DIP و SMD
• ساخت و طراحی پروژه‌های الکترونیکی

نکات مهم در استفاده از هویه

• استفاده از سیم لحیم با کیفیت و دارای ترکیب قلع و سرب مناسب
• تنظیم دما برای جلوگیری از آسیب به قطعات الکترونیکی
• استفاده از روغن لحیم برای بهبود کیفیت اتصال

ب) پمپ مکنده قلع و فیتیله لحیم‌کاری: این ابزارها برای حذف لحیم‌های اضافی و تمیز کردن مدارها به کار می‌روند. پمپ مکنده قلع برای برداشتن لحیم از پایه‌های قطعات و فیتیله لحیم‌کاری برای جذب قلع اضافی استفاده می‌شود.

ویژگی پمپ مکنده

• پمپ مکنده قلع؛ برای حذف لحیم اضافی مدارها
• فیتیله لحیم‌کاری؛ جذب لحیم اضافی
• دقت و ایمنی بالا

کاربرد پمپ مکنده

• حذف لحیم اضافی از انواع برد مدار چاپی
• پاکسازی نقاط اتصال کوتاه
• تعمیر قطعات SMD

ج) پایه نگهدارنده برد (PCB Holder): پایه نگهدارنده برد باعث ثبات برد مدار هنگام لحیم‌کاری شده و کار را راحت‌تر و دقیق‌تر می‌کند.

ویژگی پایه نگهدارنده

• ثبات و استحکام
• قابلیت تنظیم زاویه
• مناسب برای قطعات SMD و DIP

کاربرد پایه نگهدارنده

• لحیم‌کاری بردهای مدار چاپی
• بررسی و تعمیر قطعات
• مونتاژ قطعات الکترونیکی

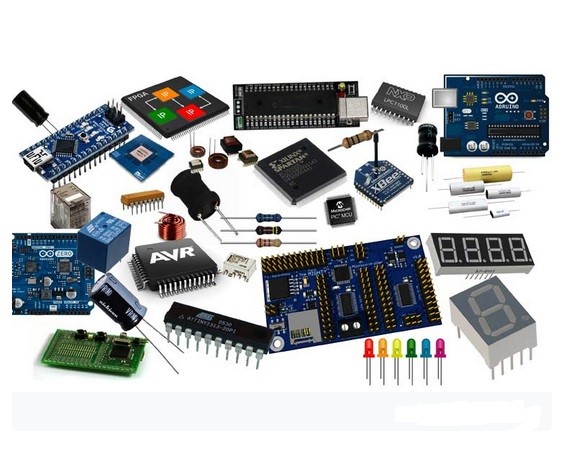

انواع قطعات الکترونیک



ابزارهای تعمیر و تست قطعات الکترونیکی

انواع مختلفی از ابزار الکترونیک برای بررسی و تعمیر قطعات الکترونیکی، وجود دارند که در ادامه معرفی می‌شوند:

الف) تستر قطعات الکترونیکی: تسترها برای بررسی سلامت قطعاتی مانند دیود، ترانزیستور، خازن و مقاومت به کار می‌روند. برخی از تسترها امکان اندازه‌گیری مقدار ظرفیت خازن و مقدار مقاومت را نیز دارند.

ویژگی تستر

• تشخیص سلامت قطعاتی مانند دیود و ترانزیستور
• آزمون ساده و سریع
• امکان گزارش‌دهی و نمایش نتیجه

کاربرد تستر

• بررسی و تشخیص معیوب بودن قطعات الکترونیکی
• آزمایش قطعات قبل از نصب
• عیب‌یابی در تعمیرات الکترونیکی

ب) لوپ و ذره‌بین الکترونیکی: در مونتاژ و تعمیر مدارهای SMD که قطعات بسیار ریزی دارند، لوپ (Microscope) یا ذره‌بین الکترونیکی برای مشاهده جزئیات و تشخیص مشکلات مدار بسیار مفید است.

ویژگی لوپ

• افزایش دقت در مشاهده جزئیات
• صفحه نمایش دیجیتال
• نورپردازی مناسب

کاربرد لوپ

• لحیم‌کاری و تعمیر قطعات کوچک
• عیب‌یابی و بررسی مدارهای چاپی
• ساخت و مونتاژ پروژ‌ه‌های الکترونیکی

ج) منبع تغذیه DC: منبع تغذیه، ولتاژ و جریان کنترل‌شده را برای مدارها فراهم می‌کند. این دستگاه در تست و بررسی مدارهای الکترونیکی بسیار پرکاربرد است.

ویژگی‌های منبع تغذیه DC

• قابلیت تنظیم ولتاژ و جریان
• حفاظت در برابر اضافه‌بار و اتصال کوتاه
• دارای نمایشگر دیجیتالی برای دقت بیشتر

کاربرد منبع تغذیه

• تأمین ولتاژ برای آزمایش مدارها
• تغذیه تجهیزات و دستگاه‌های آزمایشگاهی
• تنظیم ولتاژ برای لحیم‌کاری قطعات



ابزارهای مخصوص طراحی و ساخت مدارهای الکترونیکی

برای طراحی و ساخت مدارهای الکترونیکی، ابزار الکترونیک متعددی وجود دارند که برخی از مهم‌ترین آن‌ها عبارتند از:

الف) نرم‌افزارهای طراحی مدار: نرم‌افزارهای مهندسی الکترونیک مانند Proteus، Altium Designer و Eagle برای طراحی شماتیک و PCB مورد استفاده قرار می‌گیرند.

ب) دستگاه چاپ برد مدار چاپی (PCB): برای ساخت مدارهای الکترونیکی سفارشی، از دستگاه‌های چاپ PCB استفاده می‌شود که بردهای مدار چاپی را با دقت بالا تولید می‌کنند.

ج) برد برد (Breadboard): برد برد ابزاری برای آزمایش و تست مدارهای الکترونیکی بدون نیاز به لحیم‌کاری است. این وسیله امکان طراحی اولیه مدار را فراهم می‌کند.

منبع تغذیه



نکات مهم در انتخاب و نگهداری ابزارهای الکترونیکی

انتخاب و نگهداری صحیح انواع ابزار الکترونیک تأثیر زیادی بر دقت، طول عمر و عملکرد آن‌ها دارد. نکاتی که برای انتخاب ابزار الکترونیک باید به آن‌ها توجه کنیم، به شرح زیر است:

1. انتخاب ابزار مناسب

• دقت و کیفیت: ابزارهایی با برندهای معتبر مانند Fluke، Rigol و Hakko دقت بالاتری دارند.
• نیاز کاری: بر اساس نوع پروژه، ابزار مناسب را انتخاب کنید. مثلاً برای اندازه‌گیری دقیق، مولتی‌متر دیجیتال بهتر از آنالوگ است.
• ویژگی‌های اضافی: برخی ابزارها مانند مولتی‌مترهای پیشرفته دارای قابلیت‌هایی مثل اندازه‌گیری فرکانس و تست دیود هستند که کاربردی‌ترند.

۲. نگهداری صحیح انواع ابزار الکترونیک

• تمیزکاری منظم: ابزارهایی مانند مولتی‌متر و اسیلوسکوپ را از گردوغبار و رطوبت دور نگه دارید.
• نگهداری از دستگاه‌های لحیم‌کاری: نوک هویه را پس از هر بار استفاده تمیز کنید و از پایه نگهدارنده مناسب استفاده نمایید.
• شرایط محیطی: ابزارهای حساسی مانند مولتی‌متر و اسیلوسکوپ باید در دمای مناسب و دور از رطوبت زیاد نگهداری شوند. ابزارهایی با برندهای معتبر مانند Fluke، Hakko و Rigol معمولاً دارای دقت و دوام بیشتری هستند.
• استفاده از تجهیزات ایمنی: هنگام کار با مدارهای الکترونیکی، استفاده از دستکش عایق، عینک محافظ و تهویه مناسب برای جلوگیری از آسیب‌های احتمالی توصیه می‌شود.

با رعایت این نکات، می‌توان طول عمر انواع ابزار الکترونیک را افزایش و از عملکرد دقیق و بهینه آن‌ها اطمینان حاصل کرد.



کلام آخر

ابزار الکترونیک نقش مهمی در طراحی، تعمیر و تست مدارهای الکتریکی ایفا می‌کنند. از مولتی‌متر و اسیلوسکوپ برای اندازه‌گیری، از هویه و تجهیزات لحیم‌کاری برای مونتاژ، و از تسترها و منابع تغذیه برای بررسی عملکرد قطعات استفاده می‌شود. انتخاب ابزارهای با کیفیت و نگهداری صحیح آن‌ها، موجب افزایش کارایی و دقت در کارهای الکترونیکی خواهد شد.

با توجه به پیشرفت فناوری، ابزارهای جدیدتری نیز به بازار عرضه می‌شوند که کار را برای مهندسان و علاقه‌مندان به الکترونیک آسان‌تر و دقیق‌تر می‌کنند. بنابراین، آشنایی با ابزارهای الکترونیکی و نحوه استفاده صحیح از آن‌ها، برای هر فردی که در این زمینه فعالیت دارد، ضروری و مفید خواهد بود.
